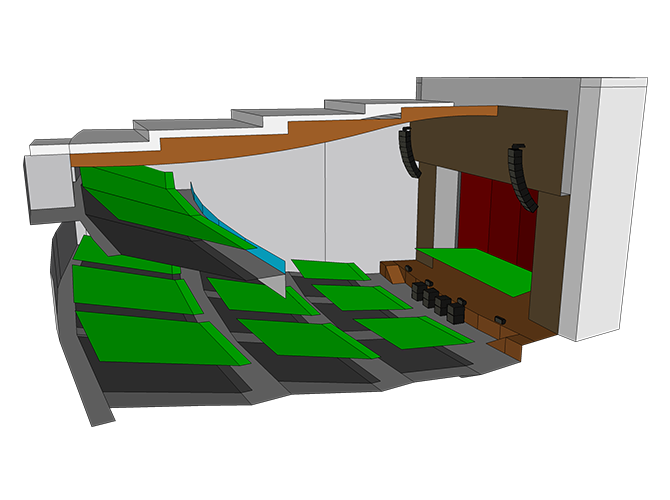

该系统设计模板描述了具有阶梯坐席和眺台的剧院的两种不同的扬声器系统设计的其中一种。这个设备齐全的表演场地可承接当地，区域和国家级表演。这是一个中型表演艺术大厅，在第一层提供宽敞的坐席，并提供额外的眺台座位。

　　扬声器设计

　　指向性更高的扬声器系统在需要较高输出电平或有过多自然反射声的声学环境下，能提供更清晰的音乐和语音清晰度。

　　IV6模块化垂直阵列能提供线性的指向特性。两串IV6线阵列和舞台边缘排列的前补声扬声器可覆盖场内所有的坐席。虽然从任何座位都能看到整串线阵列阵，但可能需要为第一层的最后一排进行补声。将超低扬声器编组在一起，可以用较少的扬声器数量获得更高的音量输出。

　　为了给所有观众提供均匀的低频覆盖，给靠外侧的超低扬声器(〜60Hz)提供一个比内侧扬声器(〜80Hz)更短的延时和频率更低的低切信号。这种方法可以作为具有宽阔的舞台，并且需要几个超低音扬声器(以获得更高的输出)类似场馆的设计策略。

　　设备清单

　　以下是本设计中使用的扬声器和功率放大器设备列表：

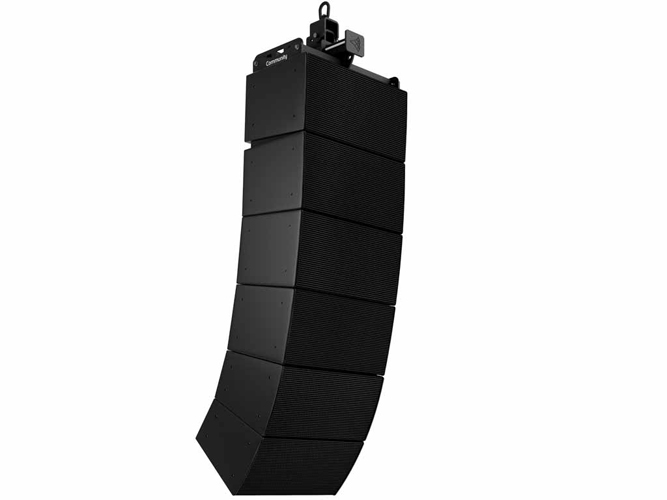

　　2组IV6线阵列，每组由9 x 1122/05，1 x 1122/15型号组成

　　Community IV6-1122/05 *18

　　» IV6 模块化垂直阵列

　　» 12英寸，2分频

　　» 标称角度 (水平 x 垂直) 1122/15 – 120° x 5°

　　Community IV6-1122/15 *2

　　» IV6 模块化垂直阵列

　　» 12英寸，2分频

　　» 标称角度 (水平 x 垂直) 1122/15 – 120° x 15°

　　Community IV6-GP-AF *2

　　» IV6 Glidepoint™ 阵列框架

　　两个镜像的IV6垂直线阵列(从上到下递增曲率)覆盖整个空间，利用EASE®Focus 3中无源声学优化工具的渐进式衰减设置，在整个空间内提供均匀的SPL。

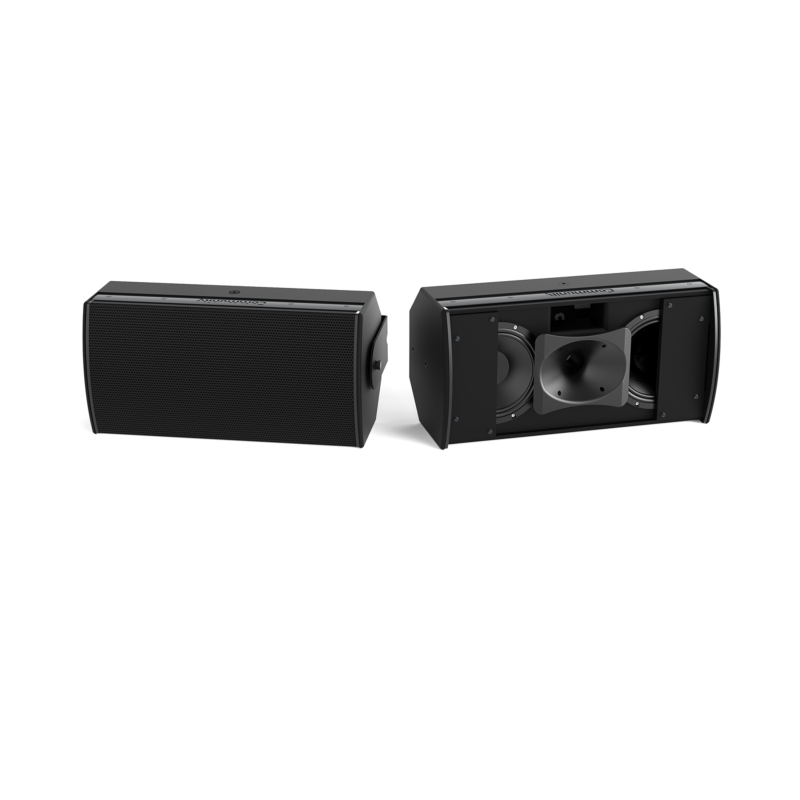

　　Community IC6-2082 *4

　　» 高输出 8英寸2分频固定安装扬声器

　　» 50 Hz -19.5 kHz,

　　» /26 - 120° x 60°; /96 - 90° x 60°

　　前补声覆盖舞台前方的观众

　　Community IV6-118S *8

　　» IV6 模块化垂直阵列

　　» 单18英寸超低扬声器

　　» 37 Hz - 132 Hz

　　» 灵敏度 (1W/1m): 102 dB (超低音)

　　每组2个超低音扬声器，一共4组，分布舞台前面下方。

　　Community ALC-3202D *4

　　» 控制型扬声器功率放大器

　　» 2 通道 x 3200W + DSP 和 Dante

　　Community ALC-404D *1

　　» 控制型扬声器功率放大器

　　» 4 通道 x 400W + DSP 和 Dante
