DESIGN CENTER | 系统设计模板--带 AEC 与自动摄像控制的会议室
该系统设计模板显示了如何使用Tesira产品在具有回声消除功能的距离会议系统中实现自动摄像机选择。除了提供传统的本地和远程会议外,该设计还与安装在房间不同位置的多个摄像机集成在一起,并根据使用的麦克风自动选择并触发正确的摄像机角度。
在此范例中,会议室设计了16个话筒,利用其装配的Tesira声学回声消除(AEC)为远端与会者提供最优音质。共有三个摄像机分别位于会议室前面及两侧,通过 RS-232 或网络接入控制系统。会议室都配备了用于扩声的天花扬声器(播放演讲音频)和立体声壁挂扬声器(播放节目音频)。Tesira系统将设计控制点,从而可集成用于电平、静音及拨号几种功能的第三方控制系统。

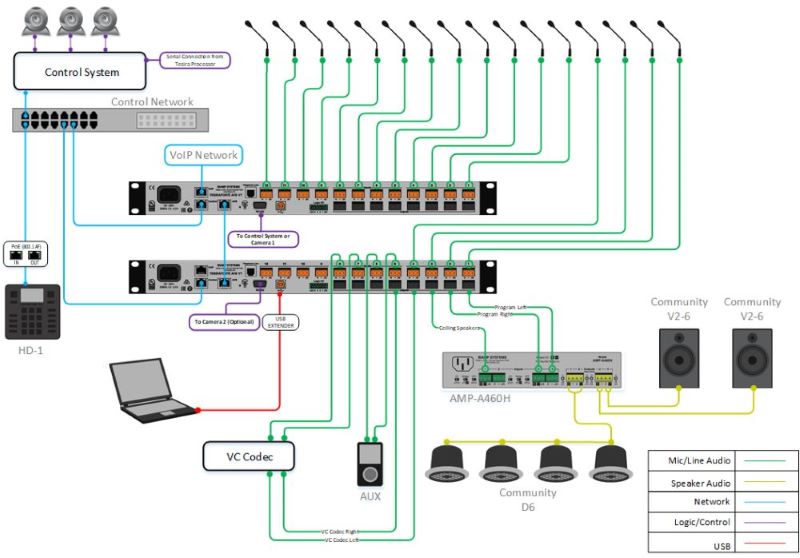

会议室设计
会议室功能范围:
16 个桌面话筒
连接大楼电话线路(VoIP 和/或模拟 POTS)
3 台摄像机用于视频会议,分别提供左、右和全景拍摄
节目立体声音源输入
经第三方控制系统的系统控制
70V 分布式天花扬声器,用于播放语音信号(VoIP、软视频会议)
立体声扩声系统,用于播放节目源

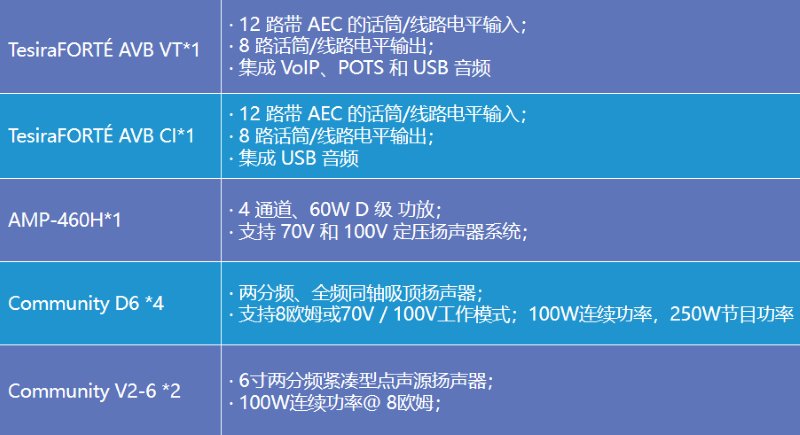

设备清单
下为用于此项目的 Biamp 设备清单:
注意,需要其它非 Biamp 设备,包括桌面话筒、扬声器、AVB 网络交换机和立体声节目源设备。
示例文件
本系统设计模板示例文件包含了所有需要的音频 I/O、处理及控制点,可直接载入系统并开始设置房间增益结构。矩阵混音器路由已预配好常用设置。
16个话筒中的12个与TesiraFORTÉ VT相连,另外 4个与TesiraFORTÉ CI相连。16路门限自动混音器可提供激活话筒的逻辑信号,并触发command string模块发送命令。
摄像机逻辑控制可通过远程登录主从式连接提供 TCP/IP 控制,或通过接入控制系统(或摄像机)的串口连接提供 RS-232 控制。需配置用于平稳触发控制系统/摄像机字符串的逻辑延迟,同时需将文本或十六进制字符串传递给控制系统/摄像机。
AUX立体声输入与VC编解码器立体声输入输出均在 TesiraFORTÉ CI中处理。TesiraFORTÉ 输出1和输出2均可提供用于节目立体声扬声器的立体声信号。会议信号被路由到输出3,该输出馈入70V放大器通道和分布式吸顶扬声器系统。
为了满足该空间的会议需求,已设置好用于VoIP、PSTN和USB接口的音频信号路由。
Tesira系统预制了Tesira库文件(.tlf),有助于部署和调试包含Community D6和V2-6扬声器的房间扩声系统。库文件包括带有Biamp推荐的EQ曲线的自定义模块,以优化此设计中扬声器的声音。自定义块已包含在此系统设计模板文件中。这些块也可以在Tesira软件的处理库中找到。
文件下载:
https://support.biamp.com/@api/deki/files/3959/Conference_Room_with_Automatic_Camera_Control.zip?revision=5
网络详细信息
会议室应用程序将利用Tesira硬件的控制和AVB网络接口来实现功能全面的会议室应用。该系统足够小,可以放置在非常小的本地AV交换机上,并且在设备之间具有直接的AVB连接,但同样也可以集成到较大的建筑网络中,共享较大的交换机进行控制和AVB通信。有关如何在更大范围的网络应用程序中实施的更详细的指南,请参考我们的Tesira网络基础设施文章。
在我们的应用中,我们将尽可能地简化我们的安装,如只需直接连接 AVB 端口等小规模设置。
设置要求:
拥有足够端口的网络控制交换机;
TesiraFORTÉ AVB 端口之间直接的网络连接。
摄像机集成
Tesira 系统提供两种调用摄像机预置位的方式:
RS-232
采用‘command string’模块和处理器上通过串口与摄像机直连或连接到控制系统的串口。
本系统中,至多两台摄像机可直接与系统集成,分别与 Tesira 处理器的各串口相连即可。
注意,Tesira 处理器串口可用于控制或命令字符串,或者同时用于两者。
TCP/IP
采用‘command string’模块通过 TCP 或 UDP 发送文字串到指定网络服务器地址,该地址可以是控制系统中的远程服务器。
如果网络命令字符串模块是远程客户端,则需要提供控制系统主机处理器中运行的远程服务器的 IP 地址。
两种方式均可在控制系统使用,作为摄像机与 Tesira 处理器之间的中介。若多于 2 台摄像机,以本例为例,则可轻松将它们连接至控制系统,然后通过 RS-232 或TCP/IP 从 Tesira 处理器发送字符串到控制系统。
摄像机逻辑控制
当一个话筒被激活时,会触发高自动混音逻辑输出;而该高电平信号用于触发命令字符串模块的对应通道。
通过逻辑延迟模块提供适当的时间延迟以消除摄像机响应。来自话筒的噪声信号(咳嗽、敲击话筒或附近其它声响)可能会错误触发摄像机,因此确保只有保持激活状态一定时间的信号才能触发摄像机预设,这一点非常重要。
反复试验是得出摄像机平稳响应逻辑延迟正确值的最佳方式。例如,将开启时间设置为 2000ms(2 秒)将可以确保只有保持激活 2 秒以上的话筒才会触发命令字符串。
如果没有话筒处于激活状态,则逻辑电路中‘重置为主摄像机’与非门将会触发用于会议室默认视角的会议室摄像机。
控制系统的摄像机控制
我们建议将所有摄像机连接到控制系统,并提供一个从TesiraFORTÉ VT到控制系统的串行或远程连接。应在命令字符串模块中输入控制系统中编写的对应命令字符串。
直连摄像机的摄像机控制
Tesira 系统中有 2 个串口可用,可直连两台摄像机。需要对已有示例文件中的摄像机直连进行一些更改。
示例配置文件中,所有命令字符串模块(网络与串口)固定配置给单元1(TesiraFORTÉ)而控制系统只需要连接用于摄像机控制的单元 1。
直连时,需将串口命令字符串模块配置给摄像机控制所连接的单元。
例如,如果串口命令字符串 1 是摄像机 1 连接单元 1,串口命令字符串 2 为摄像机 2 连接单元 2,则需要通过属性表将它们分别固定为单元 1 和单元 2。
音频设置
遵循 Gain Structure 最佳范例设置话筒和音源的输入输出电平。输入输出增益电平设为默认设置,保证文件的集成灵活性。增加了输入输出表,有助于在文件内部设置增益结构。可根据需求添加附加仪表,用以指出信号通路上某点的其它详细信息。
确保完成了对应的VoIP和/或PSTN设置,以及系统就绪,可拨打及接听电话。
连接 TesiraFORTÉ 与会议室 VTC 系统的 I/O。确认VTC系统中的参考音频设置以禁用 AEC,并可根据需求更改话筒/线路设置。
如需要,可连接 USB 到 PC 用于软远程终端会议。
选择恒定电压(CV)并根据需要桥接功放通道,用以支持会议室扬声器拓扑结构。
参考AEC最佳做法文档,并开始对系统进行一些测试。在0dB和+ 15dB之间的ERL值是最佳的。
在文件前后矩阵混音器中添加电平与静音控制,以保证灵活性满足设计标准。这些电平控制的默认最大最小值设在恰当位置,但可根据会议室空间需求适当调整。
HD-1 硬件具有电平大小与静音控制功能。请注意,这些控制电平与静音参数位于 VoIP 或 PSTN 模块本身上。
在所有信号通路上添加 Uber 滤波器,以便根据需要对音源进行任意音频均衡调整。由于会议桌面话筒输入可能需要高通滤波,建议使用 AEC 通道处理模块的高级滤波段。也可根据需求添加或更改附加滤波或动态模块,以便保证实现文件中期望的结果。
可根据需要对矩阵混音器进行改动,以保证传输到立体声与分布式扬声器区域的对应来源满足设计应用。
VoIP设置
如果要使用VoIP电话线,则必须正确配置它才能在内部VoIP电话系统中注册。Biamp VoIP接口已经过测试和/或认证,可与此处列出的VoIP电话系统配合使用。Biamp VoIP接口也许也可以与其他基于SIP的VoIP系统一起使用,但是尚未经过这些系统的测试或认证。
将Tesira与经过测试/认证的VoIP系统之一集成时,最好遵循相应文章中的详细说明以确保成功部署。可以在以下文章中找到详细说明:
Microsoft Lync / Skype For Business
Cisco CallManager
ShoreTel
Mitel 3300 ICP configuration for a Tesira SVC-2 or TesiraFORTÉ VI
Avaya Session Manager
Avaya SES
Avaya IP Office
Avaya Communication Server
配置VoIP接口的基本步骤始于打开VoIP控制/状态块配置对话框以访问VoIP设置:
VoIP控制/状态块的“网络和协议”选项卡中有一些必填字段,必须正确填写才能成功进行VoIP端点注册:
网络标签:
IP Address / Netmask /Gateway -VoIP卡必须为其连接的网络具有适当的IP配置。
VLAN Tagging -如果VoIP卡连接于“tagged” VLAN上,则必须启用它,并且必须提供正确的VLAN ID。如果VoIP卡连接于“untaged” VLAN(或没有VLAN)上,则不应启用此功能。
协议标签:
SIP User Name-这通常是VoIP接口将使用的分机号。
Authentication User Name / Password-验证此扩展名所需的用户名和密码。
Proxy Vendor-选择正确的供应商将确保VoIP接口正确地调整其与VoIP系统的通信。
Proxy Address-VoIP代理服务器(也称为:VoIP服务器,呼叫管理器服务器)的IP地址。
以上许多信息必须从客户的IT或VoIP团队获得。以下文档旨在促进获取此信息的过程。向IT / VoIP团队提供此文档,并请他们填写:VoIP 设置表:https://support.biamp.com/@api/deki/files/918/Tesira_SVC-2_VoIP_Checklist_(May12).pdf?revision=1
控制集成
HD-1 设置:
本系统中的 HD-1 拨号器是一台标准以太网设备,需用 802.3af Class 1 PoE 供电。HD-1 单元的默认网络配置为 DHCP,因此,如果 Tesira 网络中没有 DHCP 服务器,该单元将恢复成链接本地寻址方案(169.254.xxx.xxx,网络掩码 255.255.0.0)。HD-1 屏幕上将显示“Waiting for Configuration(等待配置)”,直到在通过其设备 ID 连接的服务器中加载配置文件为止。
控制系统集成:
已将用于本系统设计模板的 Tesira 示例配置文件设置为支持第三方控制系统,可轻松控制 Tesira 系统。已有用于拨号、电平、静音和话筒逻辑的控制点,您可以直接使用,或者根据用户要求添加。
