关于DI盒与隔离器,你不知道的那些事~

2022-09-14 09:21:20      点击:5120

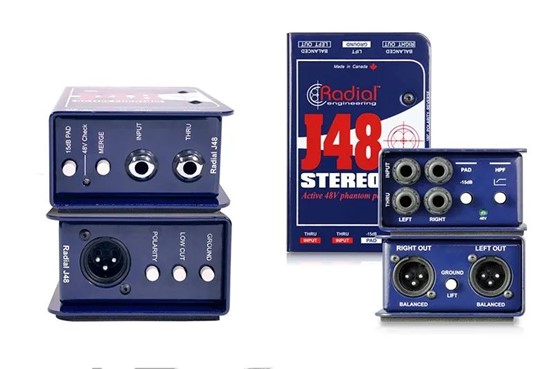

  关于DI盒Direct box 咱们首先来聊一聊DI盒(Direct box),也叫直插盒。例如咱们常见的J48,前面有一个6.35mm的输入接口和一个THRU OUT并联输出接口。背面是一个卡农的输出接口。

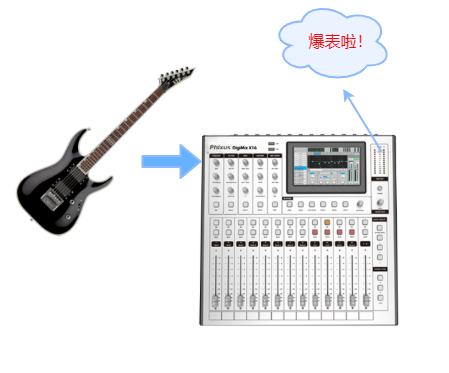

  DI盒的主要作用是把高阻抗高电平的非平衡信号转化为低阻抗低电平的平衡信号。电子乐器中电子琴,电贝斯,电吉他等电子乐器输出的都是高电平高阻抗的非平衡信号,如果我们直接用乐器线(一般是两芯6.35线)连接调音台的6.35输入接口,RFI干扰,加上高阻抗高电平,会发现信号很容易就会爆表或者失真,而且伴有很严重的噪音,动态大大损失,乐器根本毫无音色可言。


  这里先说阻抗匹配,我们的音频设备通常是以低阻抗驱动高阻抗的方式来传输音频信号。一般输出端跟输入端的阻抗比率为1:10,这样可以减少设备传输信号损耗,也可以让输出设备兼容多台连接,所以设备的输出端阻抗比输入端的低很多。但是电子乐器的输出阻抗很高,乐器阻抗一般是10kΩ有的可能更高,调音台的6.35mm输入接口阻抗一般也就10kΩ,这样电子乐器直连调音台,阻抗是不匹配的,因此会导致声音失真。除了阻抗不匹配问题,电子乐器的输出信号是非平衡的,非平衡的传方式是没有抗干扰能力的,所以一般的乐器线最多6米左右。如果使用了一根很长的乐器线来输送信号到调音台,那乐器线途中会受到很强的RFI,乐器线此时就约等于一个接收天线了,等信号传到调音台,有可能噪声比乐器声还要大。而DI盒的作用就是使其阻抗匹配,电平匹配,传输平衡信号,提升抗干扰能力。

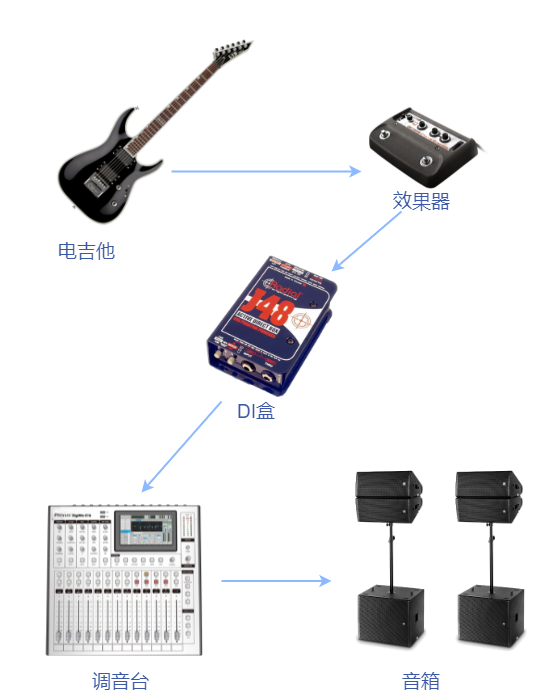

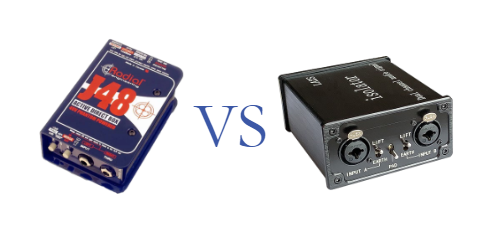

  如果有乐器要进调音台的话,最好接一个DI盒。把乐器的高阻抗转化为低阻抗,把高电平转化为低电平,最重要的还有把非平衡信号转为平衡信号来传输。这样电子乐器的信号就可以传输很远的距离给调音台。避免噪音的产生。DI盒还有一个很好的功能就是thru out并联输出接口,我们可以从thru输出接口输出一路信号给乐器音响。一般DI盒还带走隔离功能,这也就是很多人分不清DI盒跟隔离器的原因,DI盒带隔离器功能,但不能说DI盒就是隔离器。02关于隔离器isolater DI盒的作用基本说完了,咱们再来聊一聊隔离器(Isolator),隔离器全称是隔离变压器,一种用于系统间或设备间的音频信号传输的变压器,可以避免音频系统级联时产生的一些问题,实现音频信号的安全传输。音频变压器是工作在音频范围的变压器,又称低频变压器。工作频率范围一般从10~20000Hz。它主要用于系统间或设备间的音频信号传输,可以完全隔离两个系统间的电位差,避免由于接地问题造成的交流声干扰,防止过高的电位差对设备输入级的损害,实现音频信号的安全传输。

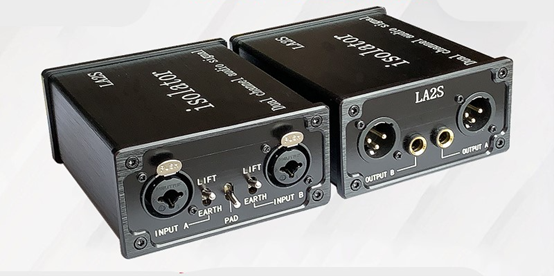

  隔离器输入接口为卡农公,输出接口为卡农母,进出接口都为卡农头,有的隔离器可能是卡农跟6.35mm的复合接口,隔离器的功能与DI盒相比就比较少了,工作原理类似于变压器,利用线圈的电磁感应来工作,达到只过信号,但不过电的效果。隔离器的功能是消除电势差和去除噪音,例如电脑3.5mm输出的信号带有电流噪声,我们就可以在中间加上隔离器,消除电流噪声。一般演出中大屏电脑送给调音台的信号需要加上隔离器,起到消除电势差的和避免漏电作用,如果两端没有使用同一系统的电时,很有可能存在电势差,导致噪音和漏电的情况,严重时可能会烧坏某一方设备,因为隔离器是之过信号不过电流的,这样就避免漏电了。不过比较推荐使用DI盒进行传输,一般大屏电脑传输的是非平衡的信号,使用双通道的DI盒比较适用。


  划重点!!!

  DI盒的功能相对强大,隔离器的功能相对较少。所以DI盒是可以兼顾隔离器功能的,但隔离器不行,隔离器不能当DI盒来用!

作者:工程部邢洪旺
