    DESIGN CENTER | AV系统设计指南--采用波束跟踪话筒的小型可两分割会议室

    2020-11-20 17:28:00      点击:




      本系统设计模板展示了 Tesira TCM-1 波束跟踪话筒如何在典型的小型可两分割会议室安装中使用。传统中,这类会议室设计既保证会议室内与会者能够利用本地展示功能相互主持本地会议,又能通过电话(VoIP 或模拟 POTS)或者利用 PC 端软编解码器和远程与会者进行电话会议。

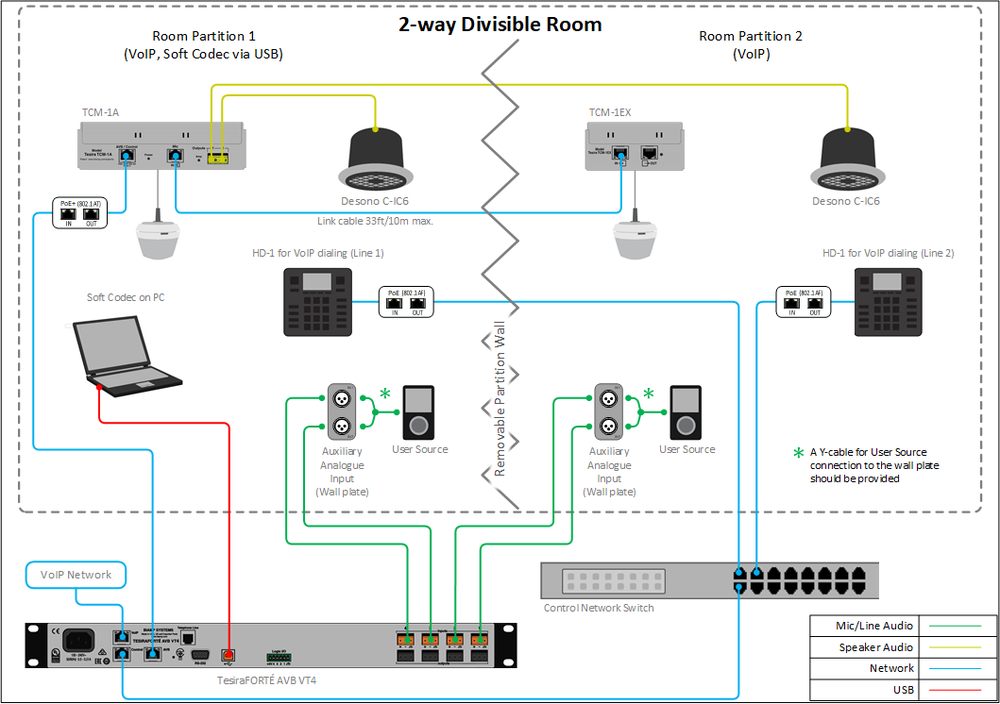

      此示例中,会议室配备了两个菊花链连接的波束跟踪话筒;当合并房间时,它们作为一个系统工作;而当分割房间时,它们作为两个独立系统工作。天花话筒将会自动跟踪并拾取与会者的发言,从而消除了任何用户干预。

      Tesira 的声学回声消除(AEC)技术和 TCM-1 波束跟踪器可以共同协作为远端与会者提供最佳语音质量。天花扬声器设在适当位置,让远端传来的语音、USB 音频或辅助音频可以均匀覆盖所有房间分区。扬声器功放由 TCM-1A 波束跟踪话筒提供,使其真正成为一种单线解决方案,并大大减少了安装工作量。

      TesiraFORTÈ AVB VT4 还可连接模拟电话线路或 VoIP 电话系统,从而实现仅语音的电话会议。将会在室内的会议桌上放置一台 HD-1 拨号器,作为提供拨号功能的附加控制点。




      房间设计

      房间功能范围:

      » 两个采用波束跟踪技术的天花吊坠话筒

      » 搭建电话系统,用于(VoIP 和/或模拟 POTS)的连接

      » 本地电脑接入的 USB 连接,用于使用音视频会议软件(仅室内分区 1)

      » 用户音源立体声输入

      » HD-1 拨号器

      » 用于播放语音信号(VoIP、音视频会议)的 LoZ 系列天花扬声器







      设备清单

      用于此项目的Biamp设备清单:

      TesiraFORTÉ AVB VT4 *1

      » 4 路带 AEC 的话筒/线路电平输入

      » 4 路集成 VoIP、POTS 和 USB 音频的话筒/线路电平输出

      Tesira TCM-1A *1

      » AVB 波束跟踪天花话筒内置双通道功放

      » 可提供 2 x 40W 突发功率

      Tesira TCM-1EX *1

      » 扩展用波束跟踪天花话筒

      Tesira HD-1 拨号器 *2

      » 拨号硬件

      » 可访问所有 Tesira 电话功能的 12 键拨号面板

      » PoE 供电

      PH POE29U-1AT(PL)D-R *3

      千兆POE+电源插入器,符合IEEE802.3af、IEEE802.3at标准

      Desono C-IC6 *2

      » 宽角度覆盖、两分频同轴天花扬声器(辐射角130°),优化语言扩声

      注意,需要其它非 Biamp 设备,如网络交换机。




      系统配置

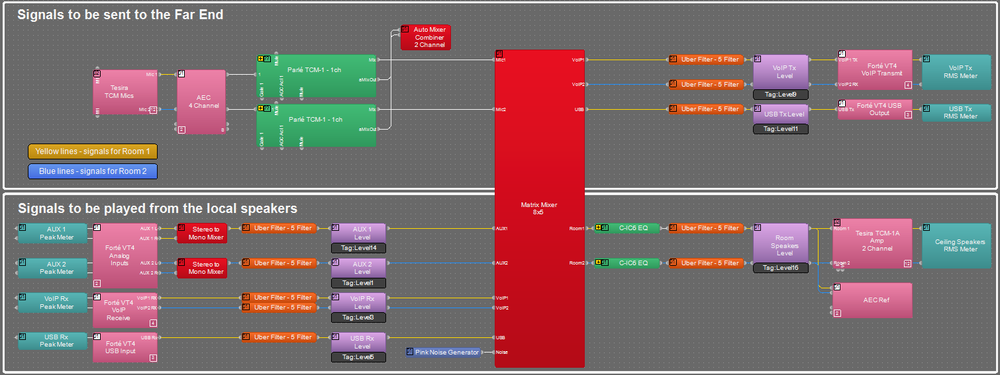

      本系统设计模板示例文件设置了所有需要的音频 I/O、处理及控制点,且准备就绪可直接载入系统并开始设置房间增益结构与均衡。

      下列 .zip 文件含有用于此会议室应用的 Tesira 示例配置文件。文件下载:https://support.biamp.com/@api/deki/files/5200/2-way_Divisible_Room_with_Beamtracking_Mics.zip?revision=1




      网络详情

      本会议室应用将利用 TesiraFORTÉ AVB VT4 和 TCM-1A 之间的单线以太网 AVB 连接来获得音频、控制和电源。关于电缆类型与长度,采用千兆以太网布线一般规则。TCM-1EX 扩展话筒用 Cat.5e(或更高类别)电缆以菊花链方式连接到 TCM-1A 主话筒,但链接的最大长度不得超过 33ft 或 10m。 TesiraFORTÉ 的控制端口以及 HD-1 拨号器必须连入同一网络,通常是可能与其它 AV 设备共享的控制网络。根据出厂默认设置,设备将在网络上寻找 DHCP 服务器,或者,在不存在 DHCP 服务器的情况下自行分配 Zeroconf 地址。

      如果需要,可将静态 IP 地址分配给 HD-1 或 TesiraFORTÉ,但是请确保先在远程设备上进行更改,最后在代理设备(在此情况中为 TesiraFORTÉ)上进行更改。 完成这些控制与 AVB 网络设置步骤之后,您就可以将您已编译的系统配置发送至硬件了。




      话筒与扬声器摆放

      会议室:

      毫无争议,会议室系统中最重要的元素且唯一重要的元素是会议室本身。嘈杂回响的会议室对于会议来说通常声音都会很糟糕。而设计合理、回响受控且本底噪声较低的会议室则会让会议声音听起来更好。 创造一个受控声学环境的重要性不管怎么夸大都不过分。重要的是在会议室系统安装准备时尽可能地保持会议室安静(低本地噪声)并且尽量降低回响(低于 RT60)。应用得当的话,隔音材料和声学处理将能够戏剧性地改善大多数会议室的性能。




      话筒放置:

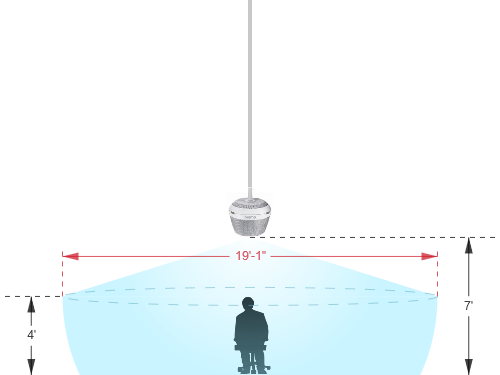

      尽管 TCM-1 波束跟踪话筒采用最先进的技术跟踪人声,但在决定话筒放置的合理位置时,减去不需要的背景噪声,不能忽视物理法则。良好的信噪比在音频信号链各个部分都是关键,而对于典型话筒拾音方案而言,便是避免话筒与讲话人之间距离过远。TCM-1 Calculator 可以帮助找出合适的吊坠高度,以及适用于预期覆盖区域的两个吊坠话筒之间所需距离。以下是一些关于理想话筒放置的提示:

      » 与讲话人的距离尽可能地短» 与天花扬声器的距离尽可能地高» 远离如投影机风扇和通风口等噪声源







      扬声器放置:

      在会议室内放置扬声器这一步骤与为话筒放置寻找最合适位置一样重要。理想的多天花扬声器布置可以提供均匀的声压级覆盖以及穿透整个会议室的优秀语音清晰度。为了更好地了解在我们 TCM-1A 功放的给定功率下扬声器的选择能够产生多少声压级,我们提供了Amplifier Power Calculator来解答。除此之外,还可以通过扬声器模拟软件来预测预期的室内 STI 值。 此范例中,扬声器不用于语音提升或类似的现场语音增强,因此不必考虑反馈前增益。尽管如此,避免扬声器之间(远端音频)以及与话筒之间的距离过短仍将有助于提升 AEC 性能。




      音频设置

      遵循Gain Structure 最佳范例设置话筒和音源的输入输出电平。输入输出增益电平设为默认设置,保证文件的集成灵活性。增加了输入输出表,有助于在文件内部设置增益结构。可根据需求添加附加仪表,用以指出信号通路上某点的其它详细信息。

      将壁板与 TesiraFORTÉ AVB VT4 输入1-4 相连。用户私人设备拥有 3.5mm 立体声迷你插头连接的可能性最大,因此建议在会议室内提供适当的 Y 型电缆,以便接入用户设备。

      确保已完成恰当VoIP 设置,系统已做好拨打及接听电话的准备。

      如需要,将 USB 与 PC 相连用于编解码软件集成。如果需要的话,参考USB interface 设置文件。但请记住,房间分割后,USB 接口仅用于房间分区 1 中。

      参考AEC setup in Tesira 和 AEC best practices 文档然后用系统拨打测试电弧。ERL 数值在 0dB 和 +15dB 之间最佳。

      在文件前后矩阵混音器中添加电平与静音控制,以保证灵活性满足设计标准与客户或集成商品味。这些电平控制的默认最大最小值设在恰当位置,但可根据会议室空间需求适当调整。

      HD-1 硬件具有用于电平与静音功能的触控。重要的是,注意这些控制在 VoIP 或 telco 模块本身上的电平与静音参数,并且不能分配给标准电平控制。

      在所有信号通路上添加 Uber 滤波器,以便根据需要对音源进行任意音频均衡调整。由于会议桌面话筒输入可能需要高通滤波,建议使用 AEC 通道处理模块的高级滤波段。也可根据需求添加或更改附加滤波或动态模块,以便保证实现文件中期望的结果。

      可为所有扬声器输出添加参量均衡模块,从而允许各个区域中分别进行调音和均衡。




      VoIP设置

      如果采用 VoIP 电话线路,必须正确配置,以便注册内部 VoIP 电话系统。

      VoIP 控制/状态模块中 Network(网络)和 Protocol(协议)标签下有一些必填区域,必须填写正确 VoIP 终端才能成功注册:




      网络标签:

      » IP Address / Netmask /Gateway(IP 地址 / 网络掩码 / 网关)

      VoIP 卡必须具有适用于所接网络的恰当 IP 配置

      » VLAN Tagging(VLAN 标记)

      如果 VoIP 卡位于“标记的”VLAN 中,则必须启用此项并提供正确的 VLAN ID。如果 VoIP 卡位于“未标记的” VLAN 中(或者没有 VLAN),则不得启用此项。




      协议标签:

      » SIP User Name(SIP 用户名)

      通常是 VoIP 界面将使用的分机号码。

      » Authentication User Name / Password(验证用户名 / 密码)

      需要用户名和密码,以验证此分机。

      » Proxy Vendor(代理供应商)

      选择恰当供应商将保证 VoIP 界面正确定制与 VoIP 系统的通信。

      » Proxy Address(代理地址)

      VoIP 代理服务器(也称为 VoIP 服务器、呼叫管理服务器)的 IP 地址。




      控制集成

      HD-1设置:

      本系统中的 HD-1 拨号器是一台标准以太网设备,需用 802.3af Class 1 PoE 供电。

      HD-1 单元的默认网络配置为 DHCP,因此,如果 Tesira 网络中没有 DHCP 服务器,该单元将恢复成链接本地寻址方案(169.254.xxx.xxx,网络掩码 255.255.0.0)。HD-1 屏幕上将显示“Waiting for Configuration(等待配置)”,直到在通过其 Device ID(设备号)连接的服务器中加载配置文件为止。

      HD-1 的设备 ID 用于连接本模块与实际 HD-1,需要在两处设置:HD-1 处理模块和 HD-1 硬件中。HD-1 必须与软件中的特定 telco 卡相连。然后 HD-1 和 telco 卡将会共享模块右下角所示的识别号。还需要重点注意的是,HD-1 上的按钮都有固定功能,不能在软件中编程使其执行某个其它功能。点击此处 here 查看 HD-1 配置全文。




      控制系统集成:

      已将用于本系统设计模板的 Tesira 示例配置文件设置为支持第三方控制系统,可轻松控制 Tesira 系统。

      已有用于拨号、电平、静音和话筒逻辑的控制点,您可以直接使用,或者根据客户要求添加。文件中的控制点已用附加文本框注明了各自的默认实例 ID 标签。这些标签也可按照程序员工作流程或标准化需求更改。



      The End
