    AV系统设计指南--采用波束跟踪话筒的 Google Hangouts Meet 大会议室

    2020-10-28 14:38:59      点击:

      本设计模板经 Google 认证旨在展示 Biamp Tesira TCM 系列 AVB Beamtracking™ 天花话筒如何与 Google Hangouts Meet 套件配对用以支持大型会议室空间。

      本文件中,一个大型会议室是指一个约 33'x 14' 的会议空间,大约可容纳有 18–21 名参与者。每个会议室都能用可折叠墙壁分隔,可根据空间需求打开或关闭墙壁。Google Hangouts Meet 系统与 Tesira EX-UBT USB 接口之间的 HID 通信可提供真正的集成体验,将 USB 连接状态和静音状态反馈传递至 TCM-1 吊坠话筒。




      房间设计

      房间功能范围:

      » 3 个带波束跟踪技术的天花吊坠话筒

      » 连接 Google Hangouts Meet Kit 的 USB 连接

      » 用于播放本地演示和远端音源的天花扬声器









      设备清单


      下为用于本项目的Biamp设备清单:

      TesiraFORTÉ AVB VT4 *1

      » 4 路带 AEC 的话筒/线路输入

      » 4 路集成 VoIP、POTS 和 USB 音频的话筒/线路电平输出

      Tesira TCM-1A *1

      » AVB 波束跟踪天花话筒

      » 内置 2 通道功放

      Tesira TCM-1 EX *2

      » 扩展用波束跟踪天花话筒

      Tesira AMP-450P *1

      » 4 通道 PoE+ 功放

      » 可提供 4 x 50W 突发功率

      Desono C-IC6 *6

      » 优化的两分频无源同轴同轴吸顶扬声器(分散角为130°)

      » 可实现语音再现

      Tesira EX-UBT *1

      » 经 AVB 接口的 USB

      » 支持至多可配置 USB 音频的 8 路通道和无线蓝牙技术

      TesiraCONNECT TC-5 *1

      » 具有120W PoE +供电功率的5端口AVB房间连接器

      注意:需要其它非 Biamp 设备,如 控制网络交换机、无线话筒、扬声器和 Google Hangouts Meet Kit 硬件。




      网络详情

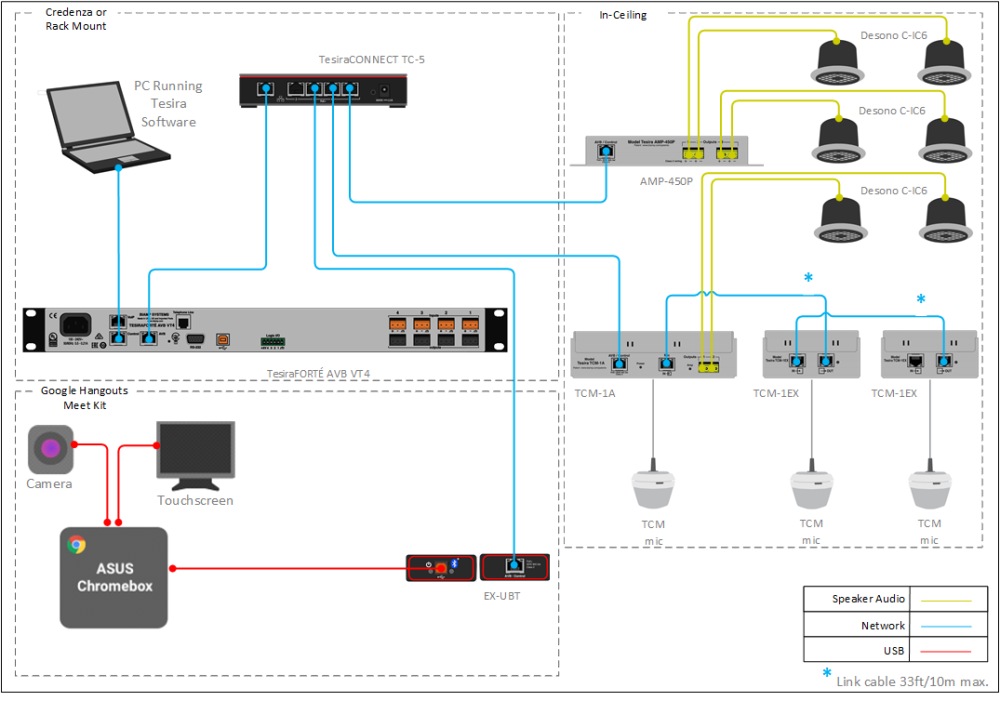

      此应用将使用连接到 TesiraFORTÉ AVB VT4 的 TesiraCONNECT TC-5交换 AVB 音频和控制数据。关于电缆类型和长度,千兆以太网电缆布线通用规则即适用。

      实现正常运行系统的最简单方法是在一个 AVB 交换机上使用单线收敛网络,如上图所示。有关此内容以及支持的其它网络拓扑范围的详细指南,请参阅此文章将会很有帮助。




      系统配置


      此系统设计模板的示例文件设置了所需的所有音频 I/O、处理和控制点,并已准备就绪,可加载到系统并开始设置房间增益结构和 EQ。

      下列 .zip 文件包括用于本会议室应用的示例 Tesira 配置

      Files Download:

      https://support.biamp.com/@api/deki/files/5927/Google_Hangouts_Meet_Large_Conference_Room.zip?revision=1




      Google Hangouts Meet 音频设置

      配置文件加载到系统后,EX-UBT 将作为 Google Hangouts Meet 用户界面中的外围音频设备可用。要选择 EX-UBT,请导航至 Google Hangouts Meet 用户界面上的 Settings(设置)菜单。

      进入 Audio(音频)菜单,然后在 Microphone(话筒)和 Speaker(扬声器)下拉菜单中选择 EX-UBT。




      HID通信逻辑


      当连接到 Google Hangouts Meet 套件时,EX-UBT 会同步隐私静音状态和音量控制。通过 Human Interface Device(HID)通信实现。运行的 Tesira 配置中,来自 Google Hangouts Meet 用户界面的室内电平控制将与 USB 输入模块中的电平控制同步,而来自 Google Hangouts Meet 用户界面的隐私静音则与 USB 输出模块中的静音控制同步。

      默认情况下,会议开始时,Google Hangouts Meet 音量控制将设置为 60%。该电平将会反映在 EX-UBT USB 输入模块中。

      Google Hangouts Meet 用户界面上的隐私静音控制可为房间内与会者提供可视反馈,即,在取消静音时将 TCM-1 话筒 LED 灯设置为绿色,而静音时将其设置为红色。USB 输出模块的静音状态逻辑用于触发驱动此 LED 颜色变化的预设。预设还支持第三方控制系统调用。

      当存在有效 USB 连接且有音频数据流时,USB 输入与输出模块还会汇报当前的 USB 状态。此配置文件将用连接的数据流逻辑输出来启用 TCM-1 话筒 LED。非会议期间时,LED 将会关闭。一旦开始会议,LED 将会开启。




      话筒与扬声器放置

      房间:

      可以说,会议系统中最重要的一个要素就是房间本身。一个嘈杂混响的房间用于开会通常会听起来音效非常糟糕。而设计合理、混响可控且噪音低的房间用于开会通常听起来音效不错。

      因此,创造受控声学环境的重要性不容小觑。安装会议系统准备工作中重要的便是,要使房间尽可能的安静(低底噪)并且最大限度地减少回响(较短的 RT60)。如果使用得当,隔音和声学处理将大大改善大多数房间的性能。

      话筒放置:

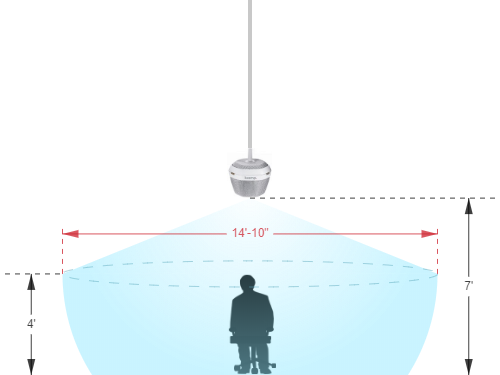

      尽管 TCM-1 波束跟踪话筒采用最先进的技术来跟踪人声,但为了减少不必要的背景噪声,在确定放置话筒的正确位置时,物理定律不容忽视。良好的信噪比是音频信号链各个部分的关键,而对于典型的话筒拾音方案,这便意味着需要避免话筒与讲话者之间的距离过远。TCM-1 Calculator 计算器将可以帮助找到正确的垂吊高度和两个吊坠之间所需的距离,以达到预期的覆盖范围。以下是话筒理想放置的一些细节提示:

      » 尽可能地缩短与讲话人之间的距离

      » 尽量高挂天花扬声器,增大与之的距离

      » 远离投影机风扇和排气扇等噪音源





    扬声器放置:


      将扬声器放在房间内正确的位置上与为话筒找到合适位置一样重要。理想定位多个天花扬声器将可实现顾及整个房间的均匀 SPL 覆盖和良好的语音清晰度。为了更好地了解选扬声器能够在 AMP-450P 功放的给定功率下产生多少 SPL, 将采用 Amplifier Power Calculator 功放功率计算器得出部分答案。除此之外,扬声器模拟软件也许能够预测室内 STI 值。

      本范例中,扬声器不用于语音提升或类似的现场演讲扩声,因此不必考虑增益前反馈。当然,仍需避免扬声器(远端音频)和话筒之间距离过短,有助于提高 AEC 性能。




      音频设置


      遵循 Gain Structure 增益结构最佳实践设置话筒和来源的输入及输出电平。输入与输出增益电平保留默认设置,保证文件的集成灵活性。添加输入和输出仪表,用以帮助在文件中设置增益结构。可根据需要将额外的仪表添加到文件中,了解信号路径上的某点的更多细节信息。

      参考 AEC best practices 文件,并开始通过系统加入一些测试会议。0dB 和 +15dB 之间的 ERL 值最佳。

      已将 Uber 滤波器添加到信号路径中,以便根据需要进行任何其它均衡。建议使用 AEC 通道处理模块的高级滤波器部分进行会议桌话筒输入所需的任何高通滤波处理。可根据需要添加或改变附加的过滤或动态模块,从而在文件中实现期望的结果。

      远端音频电平和隐私静音都将通过 Google Hangouts Meet Kit 用户界面进行控制。或者,采用第三方控制系统进行预设调用和房间电平控制。
