    DESIGN CENTER | 大型VC视频会议室

    2020-09-09 14:23:33      点击:

      本系统设计模板展示了安装在典型的大型UC会议室中的Tesira解决方案。

      传统上,大型会议室大约 4.5 米 x 8.5 米(15x 28)包括一张约 5x 15 的会议桌,可容纳约 11 – 18 人。可以使用会议室演示功能主持本地会议,而且可使用专用的 UC 会议室解决方案(或有时基于 PC 的软编解码器或者电话或平板电脑等 BYOD 选项)让其他与会者远程参与。

      此示例中,使用了两个ParléTTM 桌面波束跟踪话筒,可自动跟踪桌子周围参与者的语音。ParléTTM 话筒具有电容式触摸按钮功能(带红色和绿色 LED 指示灯),让用户可根据需要将话筒静音和取消静音。Tesira EX-UBT 通过以太网(100 米)提供 USB 音频扩展,并允许 TTM 的 LED 指示与 Microsoft Teams Room 和 Google Hangouts Meet 系统中对传输音频进行的实际静音操作双向同步。

      此外,UC 解决方案将会关闭自身的声学回声消除功能,由 Tesira AEC 接管。Desono C-IC6 天花扬声器位于适当的位置,以便均匀覆盖房间。扬声器功放通过 PoE+ AMP-450BP 功放实现。Biamp 设备之间的所有布线都是 CAT 5e 或更高(甚至是扬声器电缆),简化了安装过程。‍

      室内设计

      室内功能范围

      » 2 个采用波束跟踪技术的桌面话筒

      » 1个USB 连接,用于连接Microsoft Teams Room(或者其他 UC 或 BYOD 系统)

      » 1 个蓝牙连接,用于连接手机、平板电脑或个人电脑

      » 4 个低阻抗天花扬声器,用于扩声覆盖(UC软件和USB的音频)



      设备清单


      下为用于本项目的Biamp设备清单:


      1、TesiraFORTÉ AVB VT4*1


      » 4 路带 AEC 的话筒/线路输入


      » 4 路集成 VoIP、POTS 和 USB 音频的话筒/线路电平输出


      2、Tesira TTM-X*1


      » AVB 波束跟踪桌面话筒


      3、Tesira TTM-XEX*1


      » 扩展用 AVB 波束跟踪桌面话筒


      » EX-UBT*1


      » 双向最多8个可配置USB音频通道


      » 支持蓝牙无线技术,静音同步和AEC卸载


      (带MS Teams会议室和Google Hangouts Meet系统)


      4、TesiraCONNECT*1


      » 最多可接入 5 台 Tesira 设备,无需配置


      » 4 个 PoE+ 端口


      5、Tesira AMP-450BP*1


      » 4 通道 PoE+ 背包式功放


      » 可提供 4 x 50W 突发功率


      » 带有设计用于搭配 Desono C-IC6 扬声器的 RJ45 扬声器输出


      6、Desono C-IC6*4


      » 覆盖宽广、同轴设计的两分频无源天花扬声器(覆盖角度 130°)


      » 优化了语音重现


      系统配置

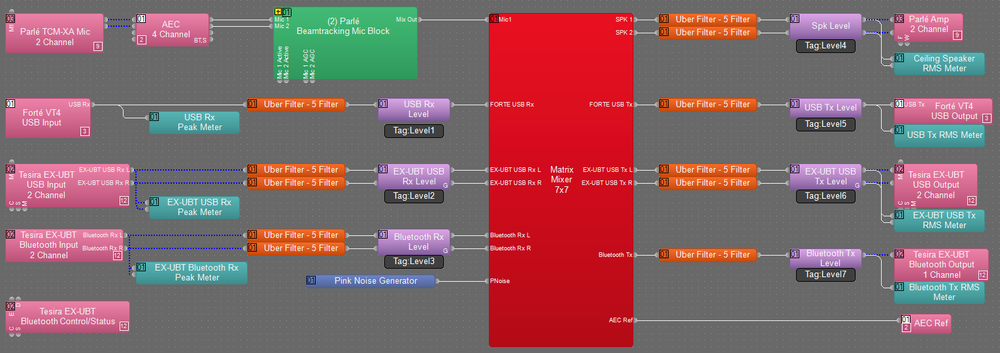

      本系统设计模板的示例文件已设置了通常需要的所有音频 I/O、处理和控制点,可直接加载到硬件开始设置房间增益结构和 EQ。文件中,矩阵路由已配备就绪,可满足会议室设计要求。TesiraFORTÉ AVB VT4 的两个 AEC 处理通道将分别被 TTM-X 话筒和 TTM-XEX 扩展话筒占用。由于扬声器已连接到 PoE+ AMP-450BP 功放(由 4 声道 Parlé Amp 输出模块代表),因此在此设置中不需要模拟输出。





      为了满足空间的会议需求,话筒信号被路由到 USB 和蓝牙输出。已将文件中的 USB 初始化设置为支持 1x1 音频配置,并且禁用了计算机 AEC 以便连接 MTR(或者其他符合 AEC 关闭转换标准的 UC)系统。所有 AEC 参考均已在矩阵混合器中进行,以便正确消除会议源回声。该文件的设备表填充了匹配布局的恰当硬件,但是在发送到实际硬件之前,需要添加序列号和代理主机分配。


      请注意,您可以自定义蓝牙 SSID。此外,功放模块已配置为 8Ω 阻抗。如果要将两个 8Ω Desono I-CI6 天花扬声器并联连到功放的每个输出通道,则将其设置为 4Ω。


      下列 .zip 文件包括用于本会议室应用的示例 Tesira 配置。


      https://support.biamp.com/@api/deki/files/6518/Medium_Conference_Room_with_2_TCM-X_Mics_%2526_Bluetooth.zip?revision=3


      网络详情


      本会议室应用程序将采用 TesiraCONNECT 连接 TesiraFORTÉ DSP、TTM-X 基础单元、AMP-450BP 和 EX-UBT。设备之间的 Cat5e (或更高级)端对端同等连接缆线将完全承载音频、控制和电源。TesiraCONNECT 提供 PoE+。


      关于电缆类型和长度,以太网通用规则即适用。根据出厂默认设置,设备将会在网络上寻找 DHCP 服务器,不存在 DHCP 服务器的情况下,则将自动分配 Zeroconf 地址(169.254.xxx.xxx)。


      如果需要,可以分配一个静态 IP 地址,但是该系统中唯一使用 IP 地址的 Tesira 设备是 VT4 DSP 和 TesiraCONNECT。分配静态地址时,请确保先更改远程设备,然后再更改PC。


      设置要求:


      将 TesiraFORTÉ 与 Tesira CONNECT 的第一个端口连接,TTM-X、AMP-450BP 和 EX-UBT 与 4 个 PoE+ 端口中的任意端口相连


      使用标准网络电缆(Cat.5 或更高)连接 TTM-X 基础单元和 TTM-XEX 单元


      » 该链接不可超过 33ft 或 10m


      » 此为专用数字音频链接,不与以太网兼容


      确保您已在 EX-UBT 模块中设置了期望的蓝牙 SSID


      注意,TTM-X、AMP-450BP 和 EX-UBT 的音频和控制数据用 2 层 AVB,无需 IP 地址设置


      准备好必要的控制和 AVB 连接之后,您便可以将编译好的系统配置发送至对应硬件。


      话筒与扬声器摆放


      会议室‍


      可以说,会议系统中最重要的一个要素就是会议室本身。一个嘈杂混响的房间用于开会通常会听起来音效非常糟糕。而设计合理、混响可控且噪音低的房间用于开会通常听起来音效不错。


      因此,创造受控声学环境的重要性不容小觑。安装会议系统准备工作中重要的便是,要使房间尽可能的安静(低底噪)并且最大限度地减少回响(较短的 RT60)。如果使用得当,隔音和声学处理将大大改善大多数房间的性能。


      话筒放置


      尽管 TTM-X 波束跟踪话筒采用最先进的技术跟踪人声,同时为了减少不必要的背景噪声,在确定放置话筒的正确位置时,物理定律不容忽视。良好的信噪比是音频信号链各个部分的关键,而对于典型的话筒拾音方案,这便意味着需要避免话筒与讲话者之间的距离过远。Parlé table microphone calculator 计算器将可以帮助找到正确的垂吊高度和两个吊坠之间所需的距离,以达到预期的覆盖范围。以下是话筒理想放置的一些细节提示:


      » 将话筒放置在讲话者前方。尽可能地缩短与讲话人之间的距离


      » 尽量高挂天花扬声器,增大与之距离


      » 将话筒放置在讲话者前方



      扬声器放置


      将扬声器放在房间内正确的位置上与为话筒找到合适位置一样重要。Biamp 提供一款 Ceiling Loudspeaker Calculator,可用于确定期望应用所需的覆盖。理想定位多个天花扬声器将可实现顾及整个房间的均匀 SPL 覆盖和良好的语音清晰度。此外,为了更好地了解选扬声器能够在 AMP-450P 功放的给定功率下产生多少 SPL, 将采用 Amplifier Power Calculator 功放功率计算器得出部分答案。最后,扬声器模拟软件也许能够预测室内 STI 值。


      本示例中,扬声器不用于提高声音或类似的实时语音增强,因此不必考虑反馈前增益。尽管如此,避免扬声器(远端音频)和话筒之间距离过短将有助于提高 AEC 性能。


      音频设置


      遵循 Gain Structure 增益结构最佳实践设置话筒和来源的输入及输出电平。输入与输出增益电平保留默认设置,保证文件的集成灵活性。添加输入和输出仪表,用以帮助在文件中设置增益结构。可根据需要将额外的仪表添加到文件中,了解信号路径上的某点的更多细节信息。


      将 USB 连接至 UC 房间系统


      如有需要,使用蓝牙连接移动设备


      参考 AEC best practices 文件,并开始通过系统加入一些测试会议。0dB 和 +15dB 之间的 ERL 值最佳。


      在文件前后矩阵混音器中添加电平与静音控制,以保证灵活性满足设计标准与客户或集成商品味。这些电平控制的默认最大最小值设在恰当位置,但可根据会议室空间需求适当调整。


      已将 Uber 滤波器添加到信号路径中,以便根据需要进行任何其它均衡。建议使用 AEC 通道处理模块的高级滤波器部分进行会议桌话筒输入所需的任何高通滤波处理。可根据需要添加或改变附加的过滤或动态模块,从而在文件中实现期望的结果。


      可根据需要对矩阵混音器进行改动,以保证传输到立体声与分布式扬声器区域的对应来源满足设计应用。


      控制集成


      已将用于本示例应用的 Tesira 示例配置文件设置为支持第三方控制系统,可轻松控制 Tesira 系统。已有用于蓝牙、电平、静音和话筒逻辑的控制点,您可以直接使用,或者根据客户要求添加。文件中的控制点已用附加文本框注明了各自的默认实例 ID 标签。这些标签也可按照程序员工作流程或标准化需求更改。
