    DESIGN CENTER|扬声器系统设计指南--报告厅

    2020-07-20 16:45:15      点击:

      该系统设计模板描述了具有架高舞台和分层分区坐席报告厅的典型扬声器系统设计。此类场所主要用于演讲。当它必须提供全带宽音频时,它还可以举办各种活动,包括演出或娱乐活动。它具有架高的舞台和较低的前天花板,因此需要厚度较薄的扬声器解决方案。

      一、 系统设计



      设计围绕于分解的扬声器阵列组。每组扬声器覆盖一部分座位,并在后方横向安装超低音扬声器。提供多种处理功率和号筒模式选项,可满足设计空间的特定需求。

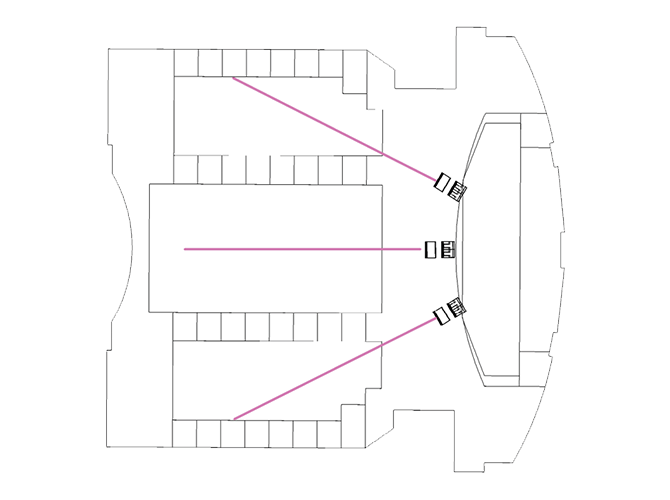

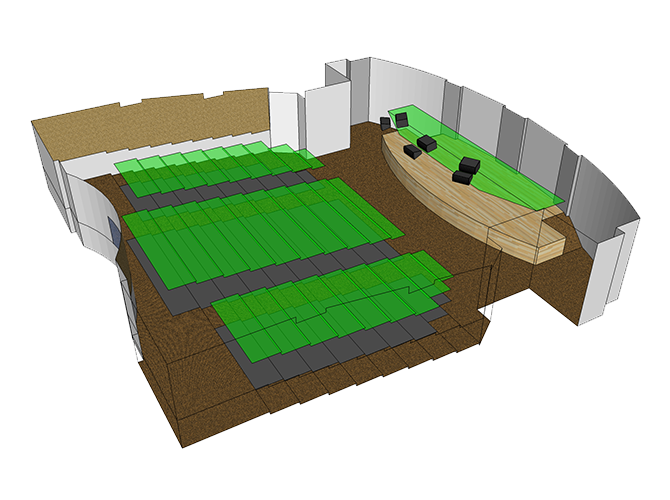

      水平放置的中型扬声器的分解阵列覆盖每个部分(左/中/右[LCR]),在这种情况下,超低音扬声器安装在后面,以提供完整的低频支持。

      根据天花板的高度和房间的深度,使用两组扬声器阵列可能会更好地满足空间要求,其中一组覆盖扬声器的前半部分和另一组放在场地中间,覆盖上层观众。可以包含额外的立体声扬声器,以支持LCR类型的活动或偶尔作为影院使用。















      除非这个空间专门用于演讲,否则需要配置超低扬声器。由于占地面积有限,它们可以吊装(如图所示)。为了获得更深沉的低音冲击和更均匀的低音覆盖,请在沿着舞台前端或隐藏在舞台下方安装紧凑型低音扬声器


    二、设备清单



      以下是此设计中使用的Community设备列表:

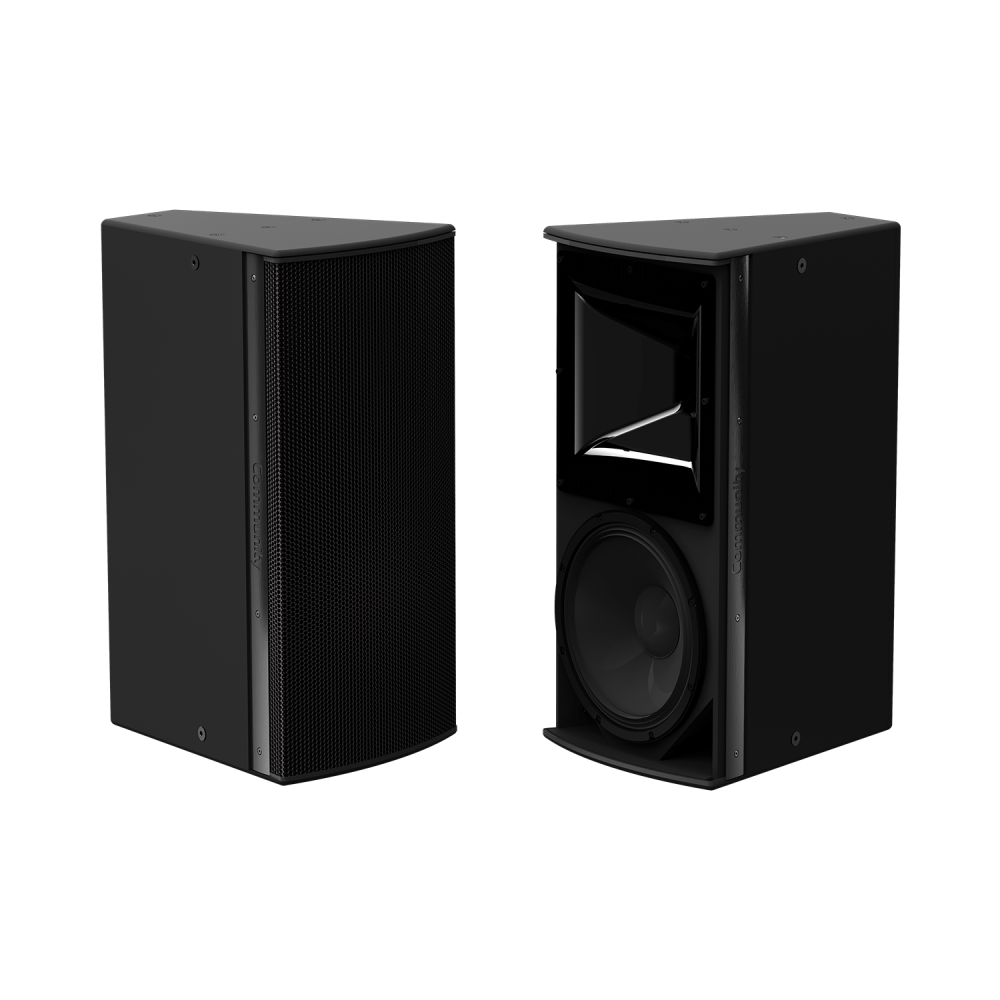

      » 型号:Community IP8-1122


      » 数量:3


      » 特征:大功率 12- 英寸2分频固定安装扬声器


      » 频率响应:43 Hz – 22.4 kHz


      » 指向角度(H xV): /26 (120° x 60°) /64 (60° x 40°) /66 (60°x 60°) /94 (90° x40°) /96 (90° x 60°) /99 (90° x 90°)

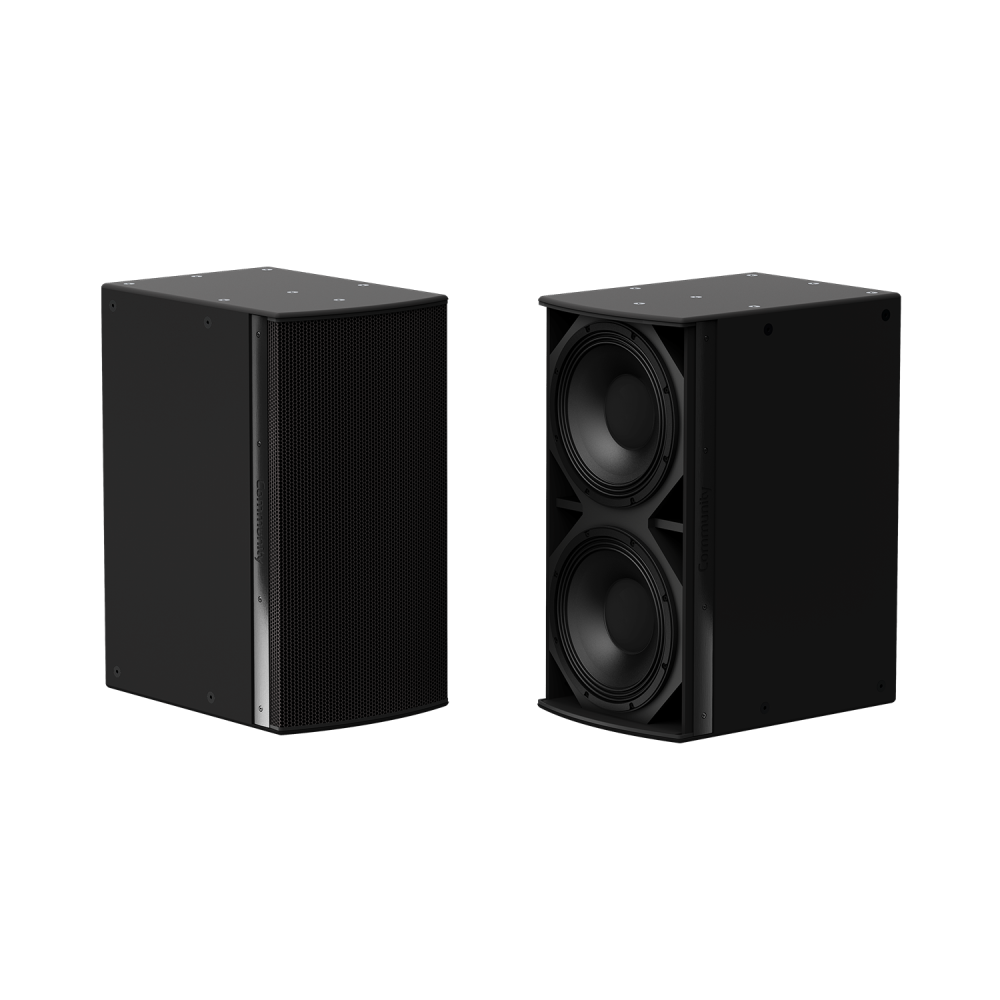

      » 型号:Community IS8-212


      » 数量:3


      » 特征:大功率双 12-英寸超低扬声器


      » 频率响应:38 Hz – 140 Hz


      » 指向角度 (H x V):360° x 1




      » 型号:Community SBR54


      » 数量:3

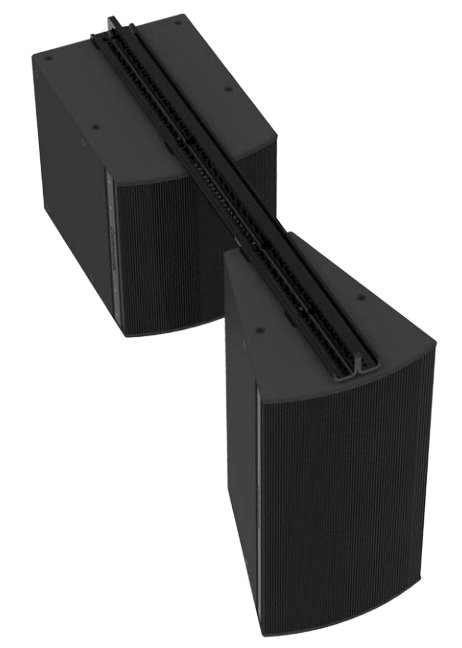

      » 特征:超低后置 BalancePoint™ 吊架





      » 型号:Community ALC-1604D


      » 数量:2


      » 特征:控制型扬声器功率放大器: ;4 通道 x 1600W + DSP + Dante


      推荐产品系列:


      I 系列 (IP600/800, IS600/800)


      V 系列 (V2-6, V2-26, V2-8, V2-28, V2-32, V2-35, VLF208LV)


      额外的超低音扬声器(可选):在舞台区域的前部隔开,可为电影或音乐活动提供额外的低音支持。


    三、控制型扬声器功率放大器


      Biamp旗下的Community控制型扬声器功率放大器(ALC)系列是此应用的推荐放大器。它提供了厂家优化的DSP处理、保护性限制和功率放大功能,以及信号路由、区域切换和远程监控,几乎适用于任何 Community扬声器应用。


      标准以太网通信协议可实现快速系统设计、系统控制和远程系统监控。在静态或故障转移/备份配置中,每个型号中包含的 模拟和Dante®输入均可按通道分配,从而支持快速轻松地集成到任何新系统或现有系统中。


      Community授权的扬声器预置包括均衡、高通滤波器和为每个型号量身定做的多级限制器,确保在每种应用中提供一致的 音质和全面的扬声器保护。


      此外,每个Community扬声器预置包括扬声器功率和阻抗信息,从而允许系统配置软件显示多 个并行有线扬声器的总功率和阻抗,从而进一步减少将整个扬声器系统与适当的ALC型号和输出通道配置相匹配所需的时 间和精力。


      通过ArmoníAplus®系统管理器软件实现深度控制和监控。
