    大型场地扬声器设计指南 | 学校足球场1

    2020-07-23 14:59:31      点击:

      该系统设计模板描述了常见的学校足球场的三种扬声器设计:

      方案1使用安装在灯杆上的扬声器仅覆盖座位区;

      方案2在方案1的基础上增加扬声器,以覆盖场地区域;

      方案3使用安装在记分板上的扬声器覆盖场地和座位区。‍

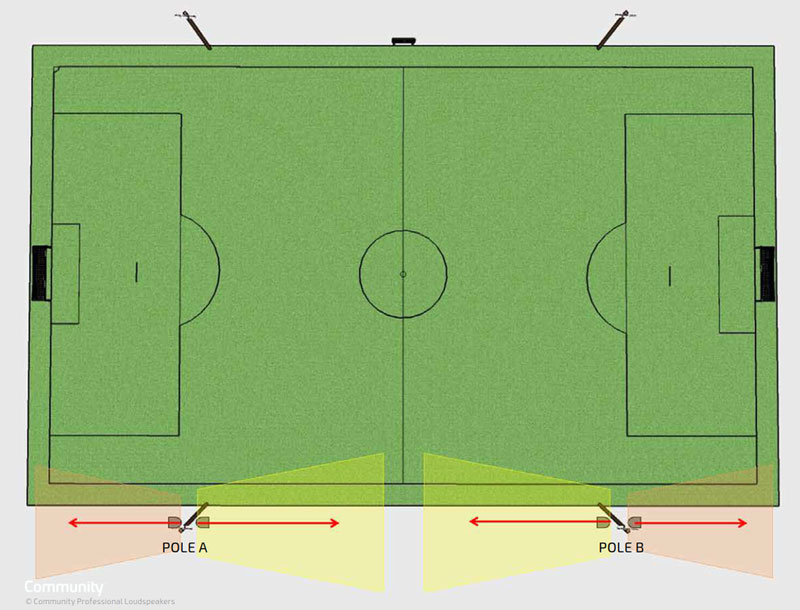

      设计方案1:边线灯杆安装


      在这个设计场景中,扬声器安装在离地面50英尺的电线杆上,灯杆之间相距约180英尺。每个扬声器的目标都是大幅向下聚焦到一个单独的区域,以最大限度地减少覆盖重叠。可以是地面坐席,也可以是小型看台。




      替代式覆盖 (2-3个扬声器-未显示):如果安装高度必须较低且无法向下覆盖,请在“灯杆B”上使用一个扬声器用于延迟补声,并将其对准远离“灯杆A”的位置。或者,在“灯杆”上使用较大的型号来解决整个“灯杆B”区域的问题(“灯杆B”上没有扬声器)。


      设备清单


      以下是本设计中使用的扬声器和放大器设备列表:


      方案 A


      良好的语音清晰度和音乐性。

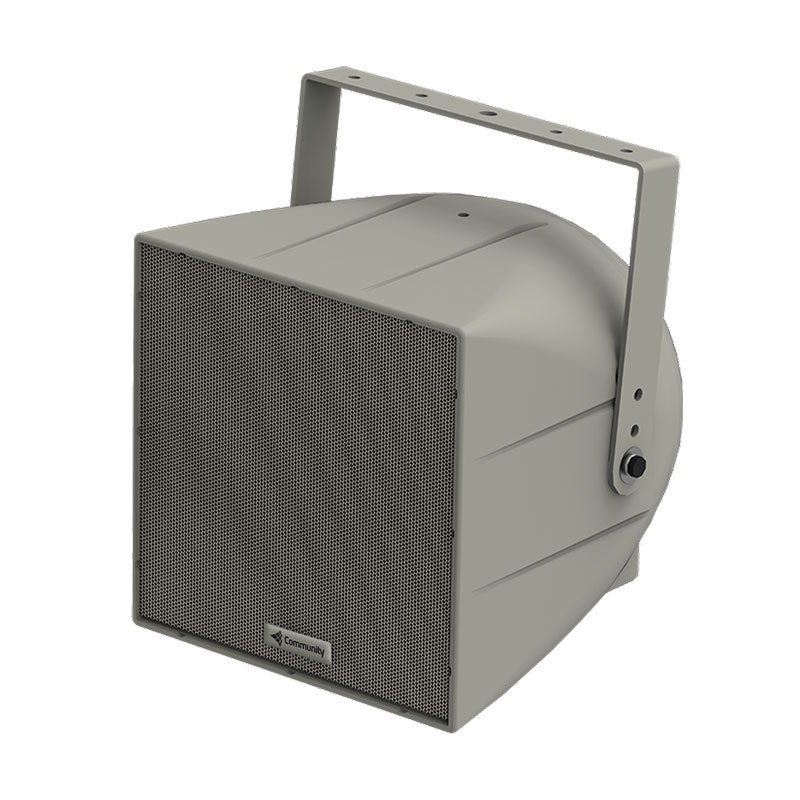

      Community R.25-94Z *4


      » 紧凑型2分频号筒全频扬声器


      » 100 Hz – 16 kHz


      » (H x V): 90° x 40°


      Community ALC-404D *1


      » 控制型扬声器功率放大器


      » 4通道x 400W + DSP和Dante


      方案 B


      出色的音乐性和出色的语音清晰度。

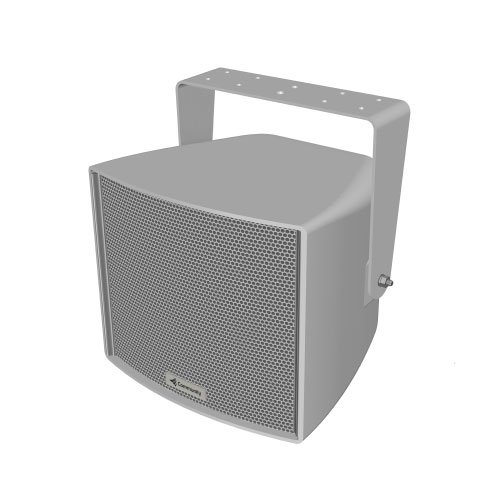

      Community R.35-3896 *4


      » 8英寸超紧凑3轴3分频号筒负载扬声器


      » 80 Hz - 16 kHz


      » (H x V): 90° x 60°


      » 功率:200W, 100W, 50W, 25W (@70V only)



      Community ALC-404D *1


      » 控制型扬声器功率放大器


      » 4通道x 400W + DSP和Dante


      方案 C


      非常好的音乐性,增强的低频下潜和出色的声音清晰度。

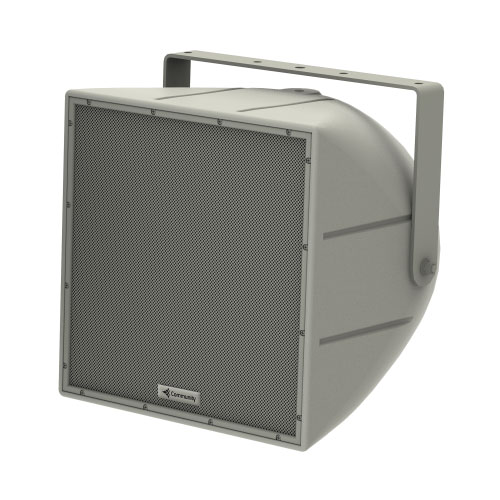

      Community R.5-66Z *4


      » 紧凑型2分频号筒负载全频扬声器


      » 85 Hz – 16 kHz


      » (H x V): 66 (60° x 60°), 94 (90° x 40°),99 (90° x 90°)




    END
