    DESIGN CENTER | 扬声器系统设计指南--学校多功能礼堂

    2020-09-28 15:52:25      点击:



      本文主要介绍以综合性表演为主、同时需兼顾其他使用需求的中小型多功能礼堂。

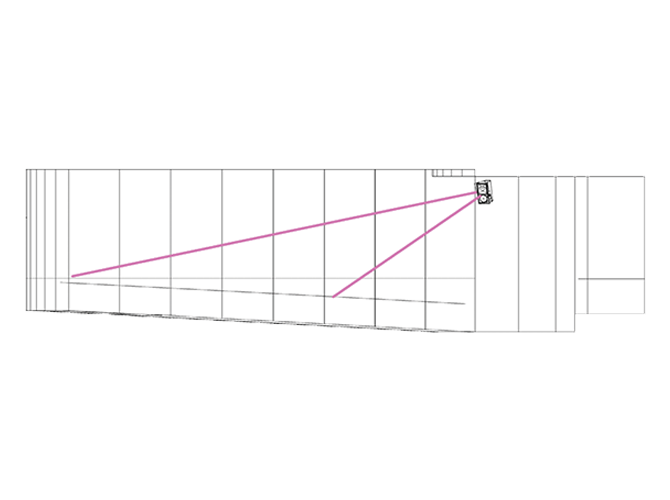

    扬声器覆盖

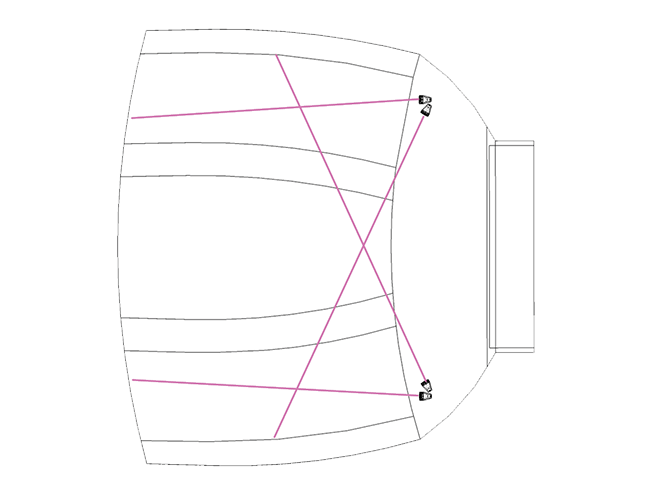

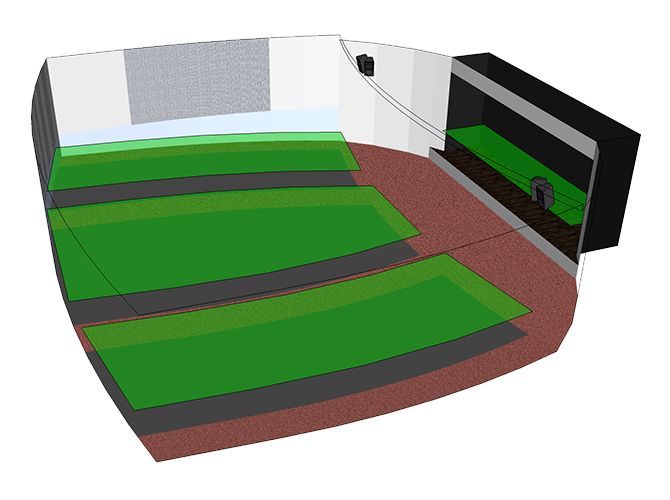

      镜像的两组扬声器阵列覆盖了整个空间,提供了“立体声”的声场还原。每组都由两只2分频扬声器组成,以实现最佳覆盖。同时还提供出备用中置阵列的设备建议,以使中置阵列从中心悬挂位置覆盖整个观众区域。

      对于音乐重放来说,间距较宽的L/R布局的立体声音频系统能够提供良好的听感;而对于语言扩声来说中置单声道扬声器阵列是最佳选择。剧场演出的定位效果得益于两种扬声器系统布局的结像能力,然而布局系统其中一种可能会对视线会对会产生影响。

      在理想条件下,真正的L/C/R音频系统非常适合用于这种类型的应用场合。每一组扬声器阵列都必须能够完整覆盖听众席;每一组扬声器阵列都由调音师通过调音台分别指派左声道、右声道或中置声道信号路由。更重要的是按照座位线和舞台宽度来配置阵列以实现连贯覆盖。在某些情况下,单个L/R扬声器可以提供足够的覆盖,但在许多情况下,两边都需要一对扬声器才能提供足够的水平覆盖。













    设备列表


      以下是本设计中使用的Community设备列表:



    01L/R覆盖设计

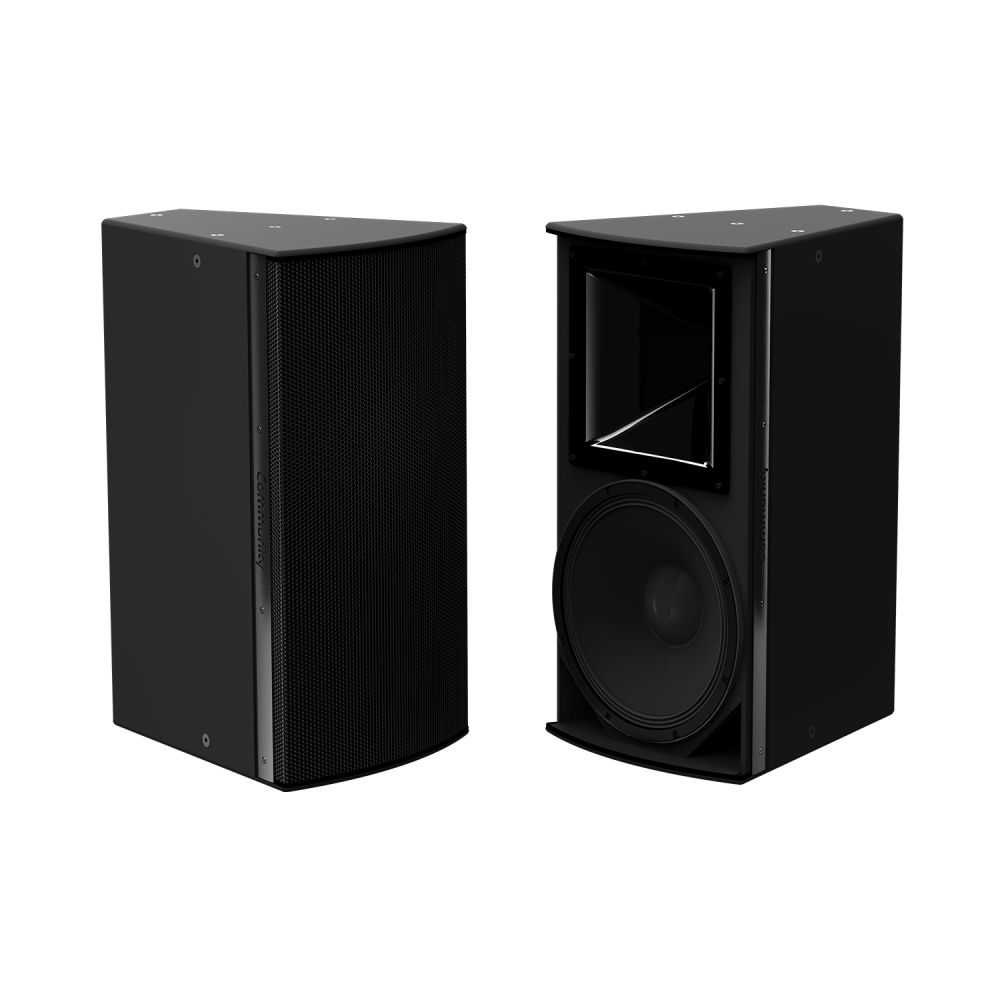

      型号:Community IP8-1152 大功率15英寸2分频固定安装扬声器

      数量:4台

      频率响应:30 Hz – 22.4 kHz

      指向角度(垂直X水平):/26 (120° x 60°), /64 (60° x 40°), /66 (60°x 60°), /94 (90° x 40°), /96 (90° x 60°), /99 (90° x 90°)




      型号: CommunityALC-3202D带控制功能的扬声器功放

      数量:1台

      特性:2 x 3200W+DSP+Dante

      型号:Community HSB-BFR22

      数量:2台

      说明:BalancePoint™ 用于两分频扬声器的垂直双箱体水平展开套件




      02中置扬声器阵列(可选)


      型号:Community IP8-1152大功率15英寸2分频固定安装扬声器

      数量:3台

      频率响应:30 Hz – 22.4 kHz

      指向角度(垂直X水平):/26 (120° x 60°), /64 (60° x 40°), /66 (60°x 60°), /94 (90° x 40°),/96(90° x 60°), /99 (90° x 90°)




      型号:Community ALC-3202D 带控制功能的扬声器功放

      数量:1台

      特性:2 x 3200W+DSP+Dante

      型号:Community IVY1153B/W

      数量:3台

      说明:用于IP8-1153的垂直吊架(黑色/白色)

      型号:Community IAF40

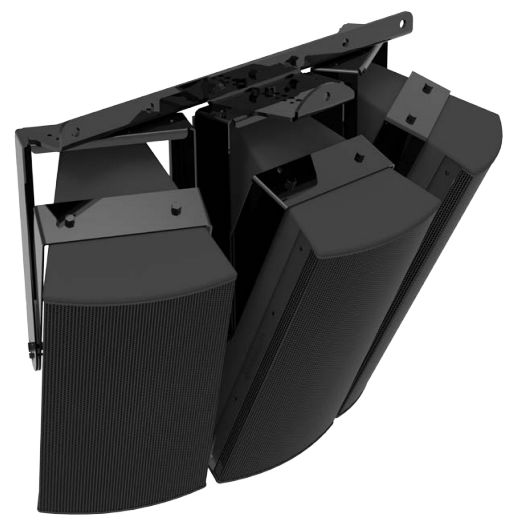

      数量:1台

      说明:BalancePoint™ 40”等距阵列框架



    03次低频扬声器(可选)


      在条件允许的情况下,在舞台前沿采用分布式次低频扬声器布局可获得较为均匀的覆盖,但将它们吊装可以节省场地空间。

      建议产品:I系列(IP600/800,IS600/800)和V系列(V2-6,V2-26,V2-8,V2-28,V2-32,V2-35)

      带控制功能的扬声器功放


      Biamp旗下Community的ALC(带控制功能的扬声器功率放大器)系列是此应用的推荐放大器。

      它提供了厂家优化的DSP处理、保护性限制和功率放大功能,以及信号路由、区域切换和远程监控,几乎适用于任何Community扬声器应用。

      标准以太网通信协议可实现快速系统设计、系统控制和远程系统监控。在静态或故障转移/备份配置中,每个型号中包含的模拟和Dante®输入均可按通道分配,从而支持快速轻松地集成到任何新系统或现有系统中。

      Community授权的扬声器预置包括均衡、高通滤波器和为每个型号量身定做的多级限制器,确保在每种应用中提供一致的音质和全面的扬声器保护。此外,每个Community扬声器预置包括扬声器功率和阻抗信息,从而允许系统配置软件显示多个并行有线扬声器的总功率和阻抗,从而进一步减少将整个扬声器系统与适当的ALC型号和输出通道配置相匹配所需的时间和精力。

      通过ArmoníAplus®系统管理器软件实现深度控制和监控。





      END
