    DESIGN CENTER|大型场地扬声器设计指南 --半圆形演讲厅

    2020-08-20 14:48:19      点击:

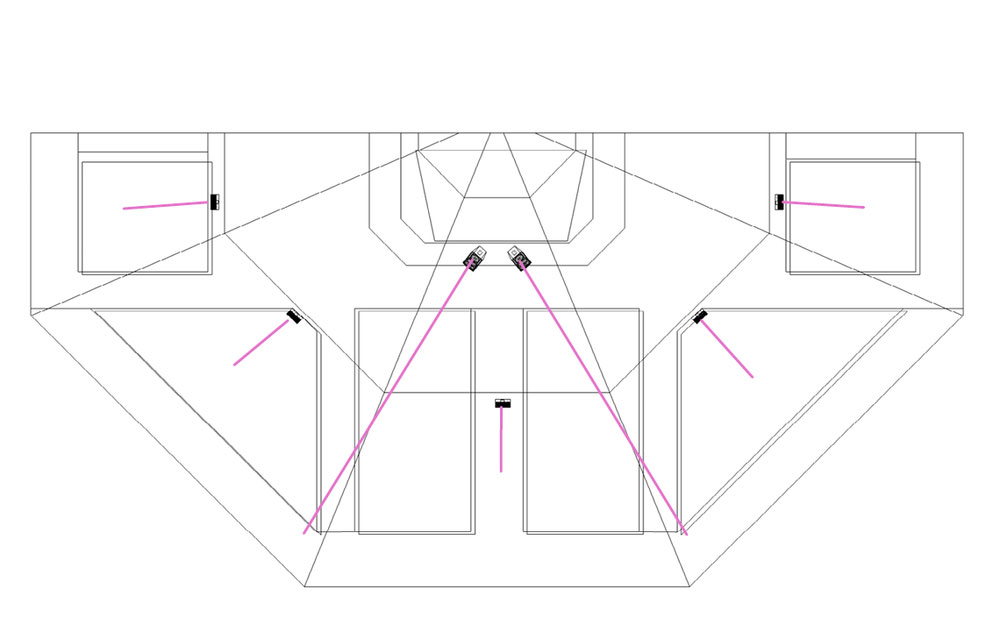

      该系统设计模板描述了半圆形或半八边形房间的典型扬声器布局。通过这种形式,观众座位围绕并在讲台周围,实现聚焦在讲台上,从而在较大的空间中创建了一个更加亲切的公共环境。




      扬声器方案设计

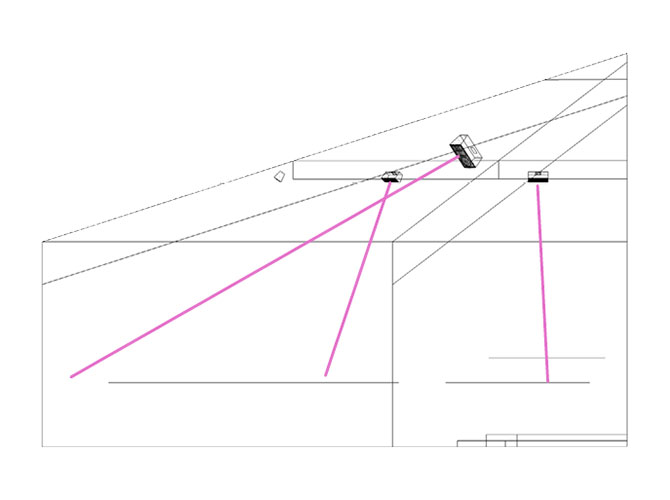

      将扬声器与演讲者的位置(讲台、讲桌、舞台等)对齐,并对每个座位区域单独扩声。选择合适的覆盖模式和合适的位置,将相邻扬声器区域的重叠影响降至最低。



      在大多数情况下,中等尺寸两分频I系列和三分频V系列提供了较多的选择来满足这些要求。在较大空间的此类场地中,可以使用IP8-1153三分频扬声器覆盖较大的座位区域。两侧较小的座位区可能需要型号稍有不同但声音相似的扬声器。




      此方案中未显示低音扬声器,但如果需要扩展低频响应,可以将其吊挂安装 (可安装在全音频扬声器后面),以节省场地空间并减少舞台上的低频能量。需要一个额外的(或不同型号的)放大器来驱动低音扬声器。


      设备清单


      以下是本设计中使用的扬声器和功率放大器设备清单:

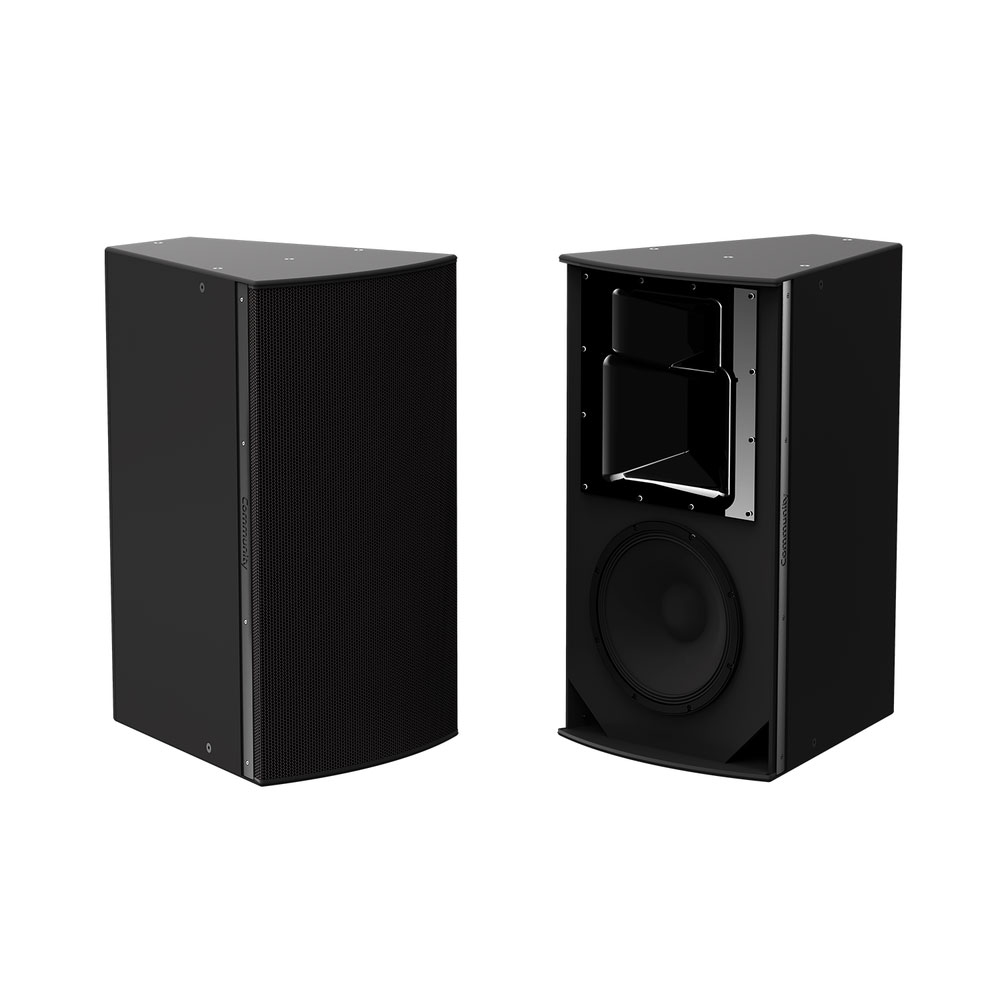

      Community IP8-1153 *2


      » 高等功率 15-英寸3分频全频扬声器


      » 30 Hz – 21.8 kHz


      » (H x V): /64 (60° x 40°), /66 (60° x 60°), /94 (90° x 40°)




      Community IP6-1122 *5


      » 中等功率 12-英寸2分频全频扬声器


      » 37 Hz – 19 kHz


      » (H x V): /26 (120° x 60°), /64 (60° x 40°), /66 (60° x 60°), /94(90° x 40°), /96 (90° x 60°), /99 (90° x 90°)

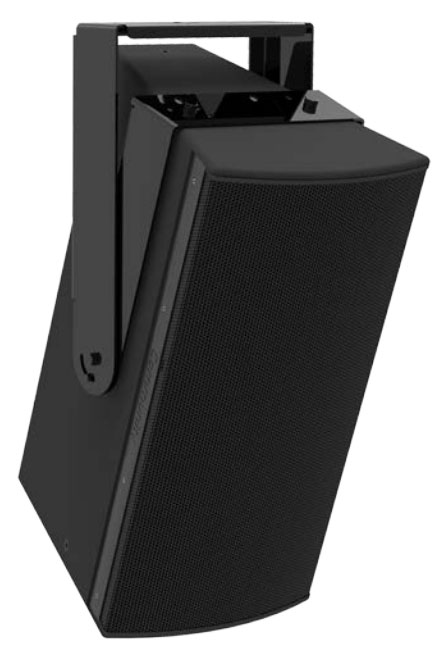

      Community IVY1153B/W *2


      » 扬声器垂直吊挂yoke支架用于IP-1153 (黑色/白色)

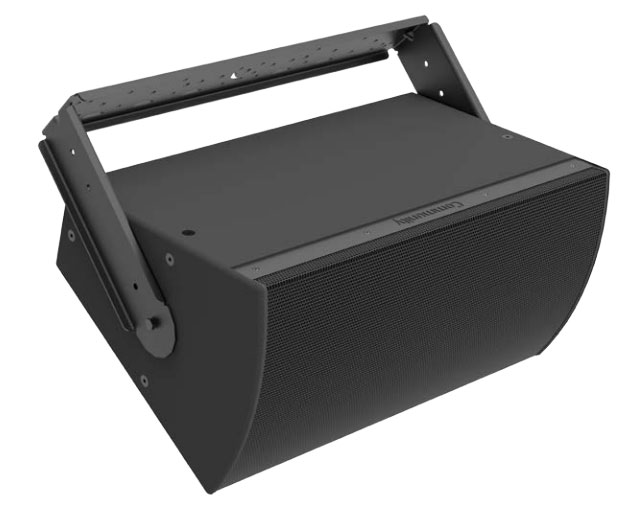

      Community IUB1122B/W *5


      » U型吊架用于IP-1122 (黑色/白色)




      Community ALC-1604D *1


      » 控制型扬声器功率放大器


      » 4通道 x 1600W + DSP和Dante


      Community ALC-3202D *1


      » 控制型扬声器功率放大器


      » 2通道 x 3200W + DSP 和 Dante





      THE END
